KanekoSTK 安全控制冗余系统

KanekoSTK M40系列 是专为开/关阀及各种现场冗余结构（1oo2.2oo2.2oo3)而设计的冗余解决方案，以实现系统的安全性和可靠性。

冗余结构：

依据 IEC61508

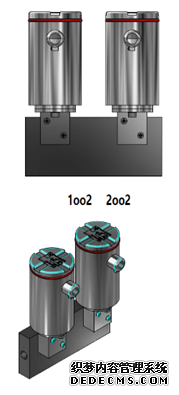

1oo2-通过冗余设计实现过程控制的高安全性

        故障裕度=1 SIL3

2oo2-通过冗余设计实现过程控制的高可靠性并防止误动

        作故障裕度=0 SIL2

2oo3-通过冗余设计实现过程控制的高安全性和高可用性

        故障裕度=1 SIL3

当非冗余单电磁阀在使用过程中，电磁阀故障、线路或电源故障及DCS故障等都会导致控制阀误动作，即安全失效，需采取容错措施，一般采用两个两位三通电磁阀冗余配置提高设备可靠性。

两个电磁阀冗余适用于SILl和SIL2安全度等级联锁系统，配套电磁阀冗余配置。

电磁阀安装在阀门定位器与气动执行机构之间，或者单独配置电磁阀控制切断阀。

具体配置为：两个独立电磁阀，两条分开敷设的信号线路，两个不在同一DCS卡件，但完全相同的控制信号。

基型：两位三通STK M40系列电磁阀

l  直动式电磁阀技术

l  316L全不锈钢防腐设计

l  低摩擦阻力=低功耗=高可靠性

l  最大CV值可达0.8

可选配置：

l  全不锈钢压力表或压力指示器

l  带压力开关实现输出气路状态诊断

l  压力开关可选隔爆或者本安防爆型

l  可选择通用旁通阀

l  可选择独立隔离阀

l  可选配过滤减压阀

l  防爆等级：Ex dbIICT6 Gb

l  M40U冗余控制阀系统经过SIL认证

在线维护：

l  通用旁通阀 - 冗余系统可实现在线维护

l  独立隔离阀 -（ 2oo2和2oo3）
– 冗余系统实现在线维护的同时, 还能对紧急停车信号时响应，保证系统处于安全状态。

特点与优势

l  拥有完整的冗余结构体系(1oo2, 2oo2和2oo3)

l  全集成紧凑式模块化结构

l  阀间直连设计

l  状态现场指示与远程反馈

l  在线维护
– 通用旁通阀和独立隔离阀

l  100年设计及生产经验保证电磁阀的安全设计与技术
